Разборка и замена графического ядра в ноутбуке Asus W7

В этой статье мы покажем как просто в условиях сервисного центра можно починить материнскую плату ноутбука Asus W7s, а точнее заменить видеочип NVIDIA GeForce 8400M.

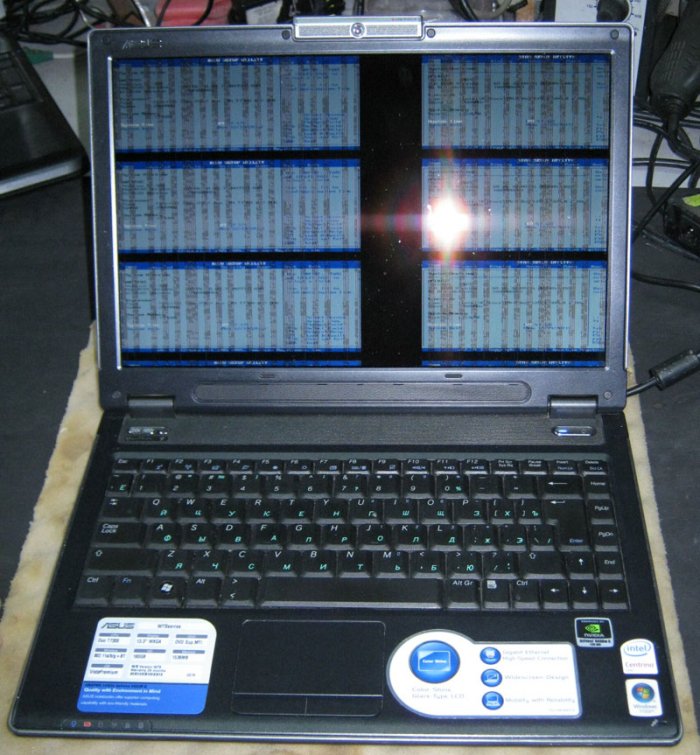

Проблемы с видеокартой у ноутбука Asus W7s

Появление артефактов на экране ноутбука не говорит на 100% о неисправности видеопроцессора, проблема может заключаться в самой матрице, шлейфе LCD или в микросхемах видеопамяти. Найти неисправный компонент можно только методом замены на заведомо исправный.

В данном случае, характер неисправности, разделение экрана на шесть частей говорит о неисправности чипа видеопроцессора NVIDIA G86-630-A2.

Чтобы поменять видеочип разбираем ноутбук и снимаем материнскую плату.

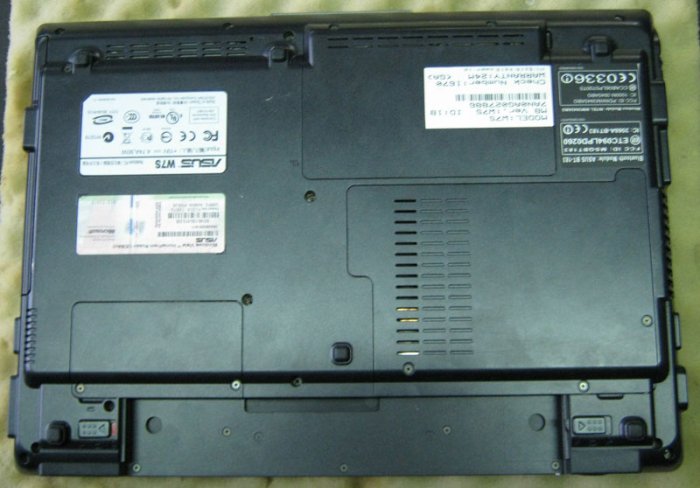

Нижняя часть Asus W7s со снятым аккумулятором
Первым делом всегда снимается АКБ.

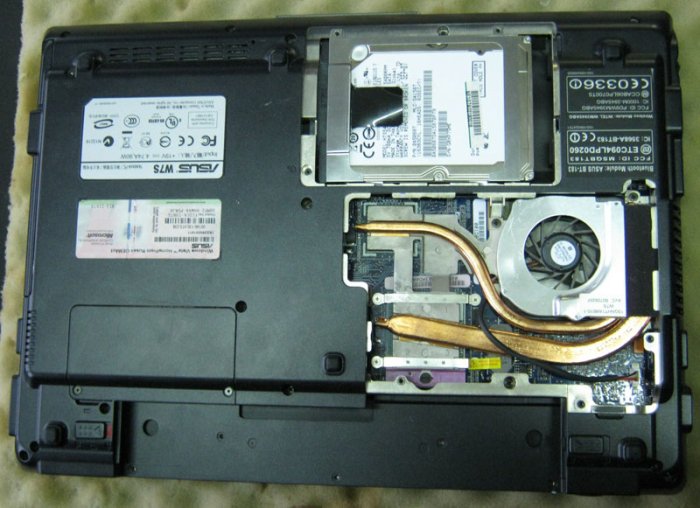

Винчестер, привод и система охлаждения ноутбука
Открываем отсеки, снимаем систему охлаждения, винчестер, привод DVD, клавиатуру.

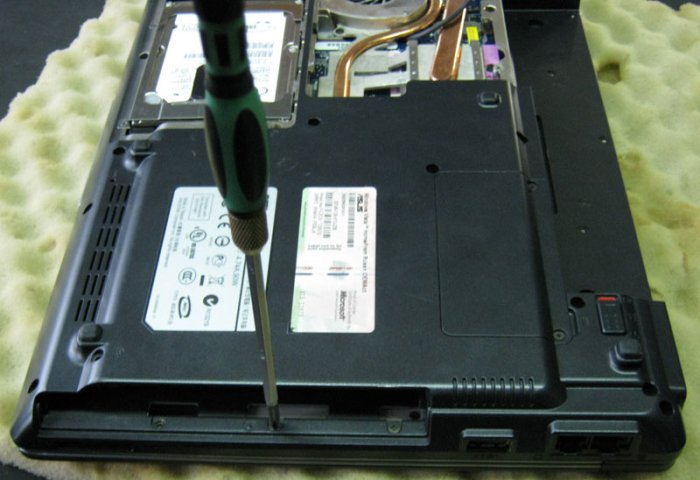

Крепление нижней панели ноутбука

Крепление нижней панели ноутбука

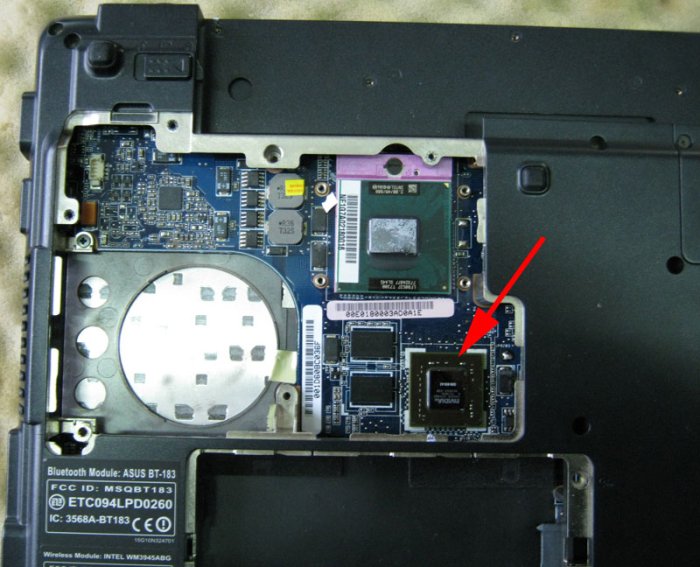

Неисправный чип видеокарты
Вот он, виновник неисправности.

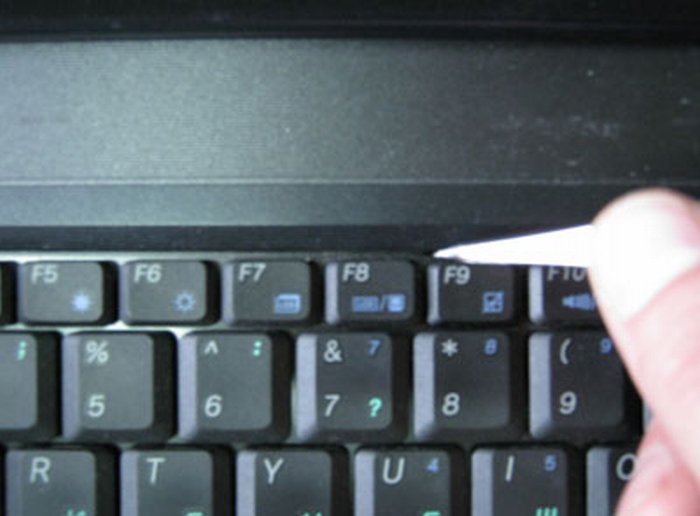

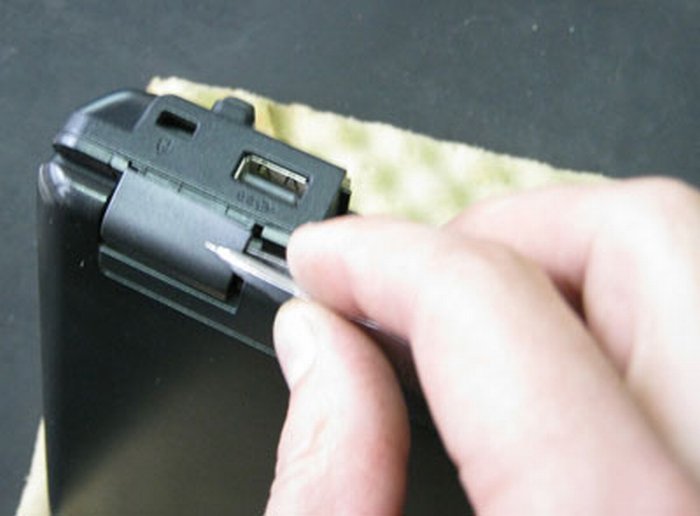

Защелки клавиатуры

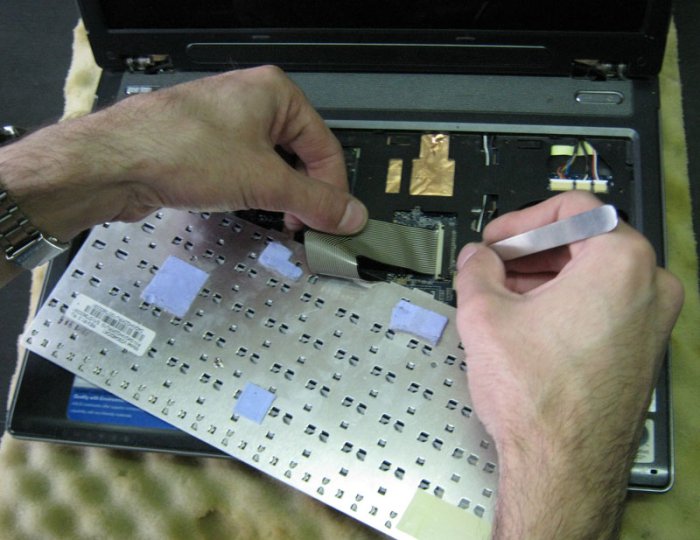

Шлейф клавиатуры
После того, как сняли клавиатуру, снимаем матрицу с верхней крышкой корпуса.

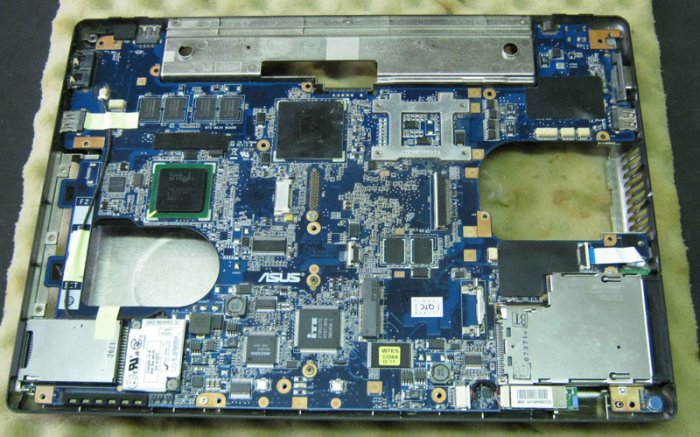

подложка клавиатуры ноутбука
Далее извлекаем материнскую плату из нижнего основания корпуса.

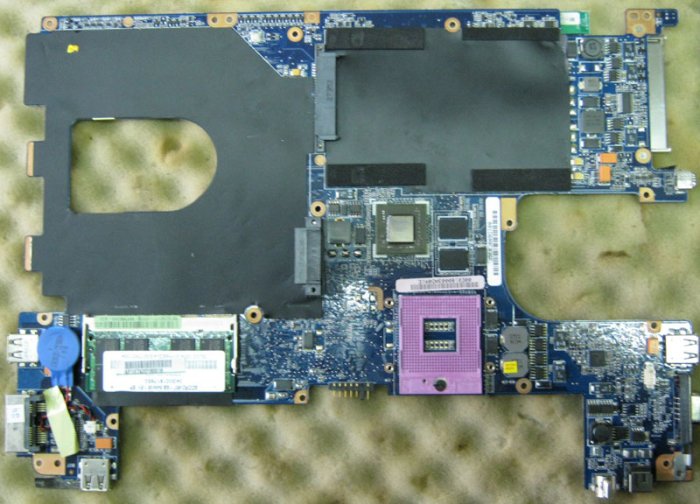

снятая материнская плата ноутбука
Теперь нужно подготовить плату к снятию чипа, для этого снимаем память, процессор, прокладки, наклейки…

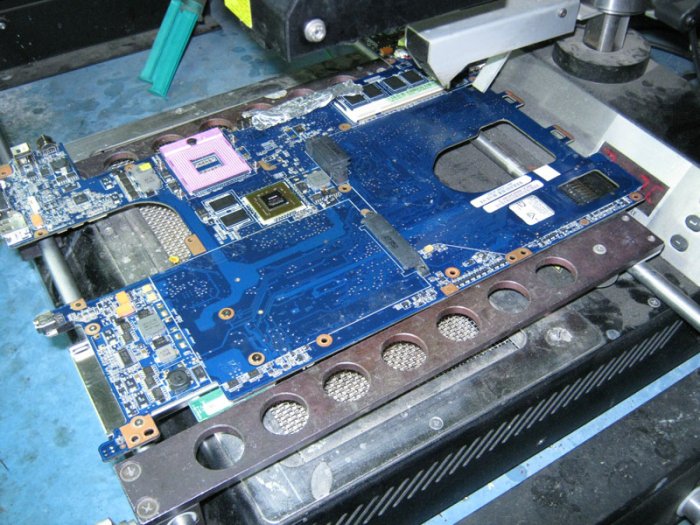

подготовка мат.платы к снятию чипа

Процесс снятия и установки BGA чипов в нашем сервисе происходит на паяльной станции ERSA IR550A, термопрофили контролируются компьютером посредством обратной связи через ИК датчики температуры. Для того, чтобы исключить повторное появление дефекта, мы запаиваем уже другой чип NVIDIA G86-631-A2, в котором устранена проблема.

Посмотреть процесс пайки.


Далее собираем ноутбук, для проверки ставим тестовую программу и прогоняем ноутбук 12 часов.

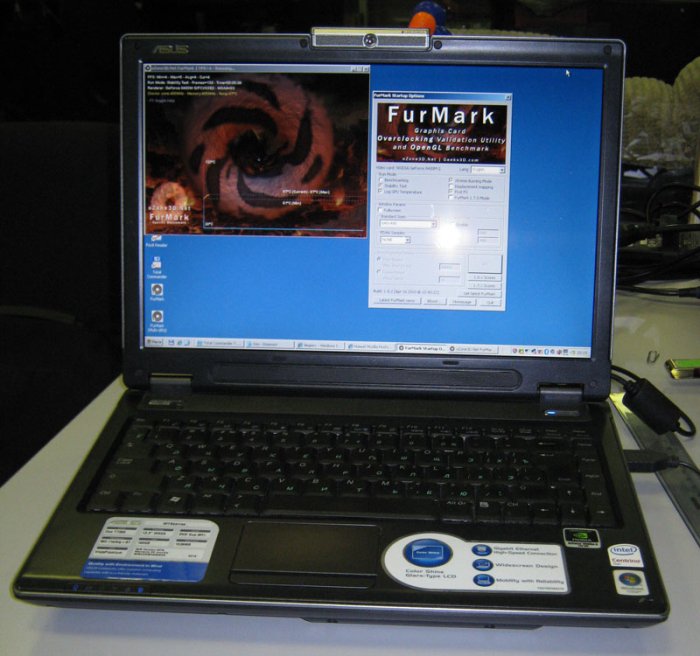

видеокарта снова работает
