Замена вентилятора в DELL 500

Из-за неисправного вентилятор, процессор ноутбука начал перегреваться

Посторонний шум вентилятора ноутбука или наоборот его полное отсутствие, когда кулер ноутбука не крутиться говорит о неисправности системы охлаждения ноутбука. При этом ноутбук начинает перегреваться, не стабильно работать, выключаться после непродолжительного периода времени. С данной неисправностью эксплуатировать ноутбук нельзя, т.к. перегрев негативно сказывается на компонентах ноутбука. Возможен выход из строя процессора, чипов материнской платы, деформации самой платы.

С подобной неисправностью к нам попал в сервис DELL 500, в этой статье мы покажем, как меняется кулер системы охлаждения в этом ноутбуке. Проверить неисправность системы охлаждения довольно легко, нужно запустить любой тест, который показывает температуру процессора. Если при увеличении температуры процессора вентилятор не включается, то налицо проблема. Но неисправным может быть как сам вентилятор, так и материнская плата, которая управляет этим вентилятором, а также, например процессор (были и такие случаи). Самый простой метод определения неисправности – метод замены. Для этого нам продеться разобрать ноутбук и заменить вентилятор на заведомо исправный.

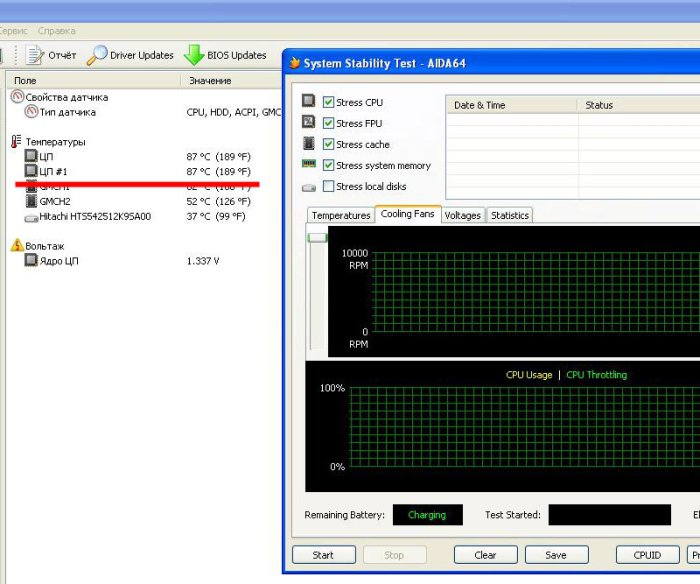

температура процессора критическая

Разбираем ноутбук с извлечения АКБ, далее снимаем крышку отсека.

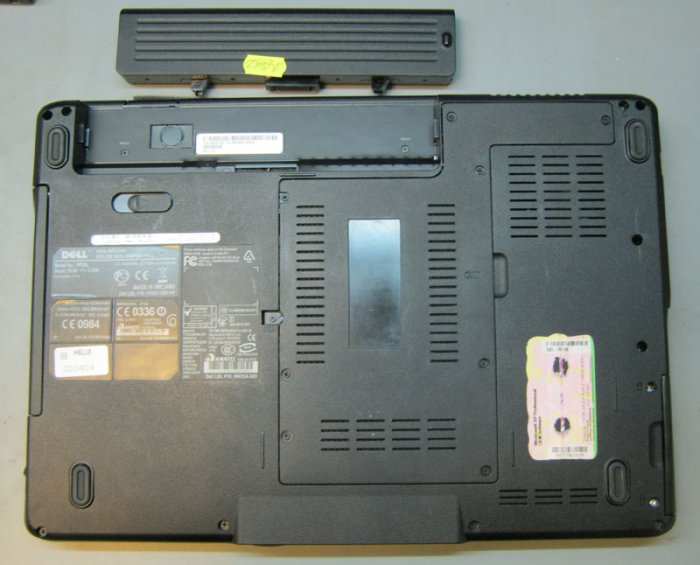

задняя крышка и аккумулятор DELL 500

Под ней виден радиатор системы охлаждения.

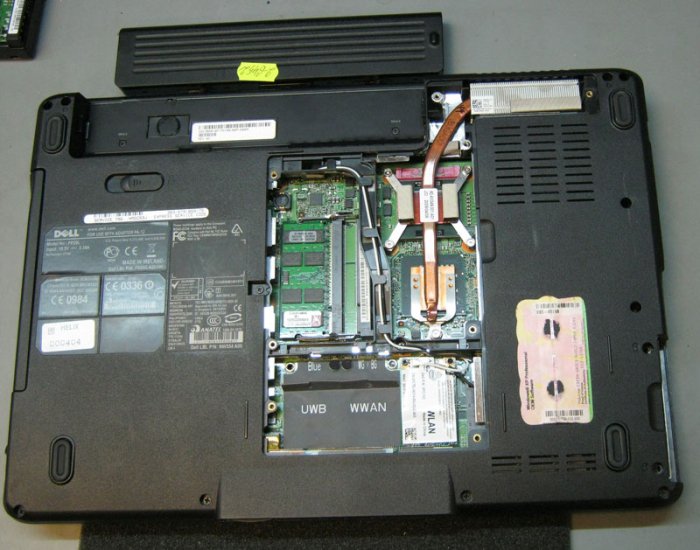

система охлаждения ноутбука DELL 500

Радиатор снимается легко, однако сам вентилятор остался в ноутбуке, чтобы его снять продеться полностью разобрать ноут.

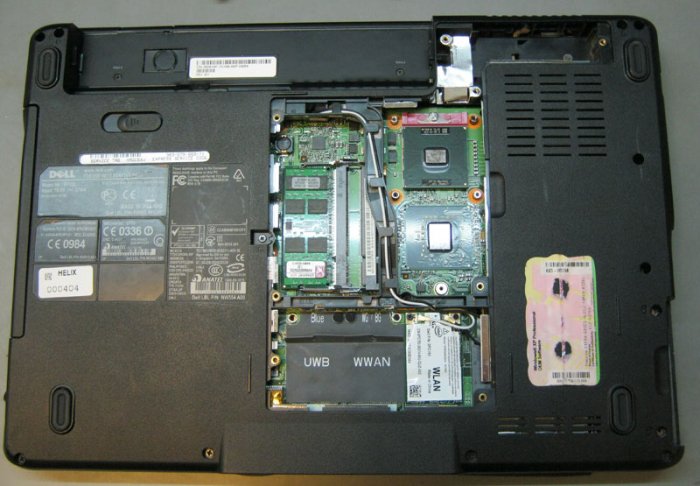

ноутбук со снятой системой охлаждения

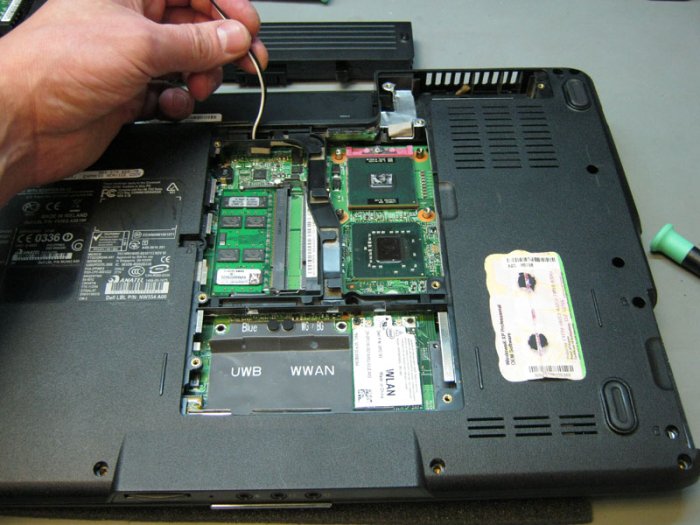

провод антены Wi-Fi

Снимаем проводки антенны Wi-Fi.

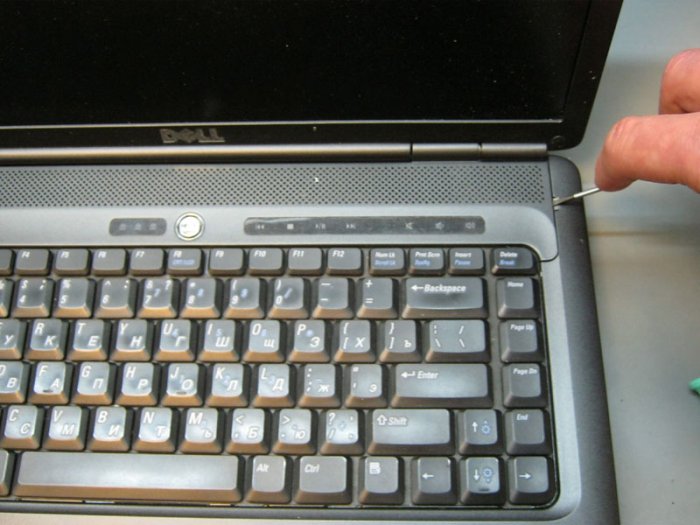

верхняя часть крышки ноутбука

Аккуратно снимаем верхнюю крышку клавиатуры, под ней винты крепления клавиатуры.

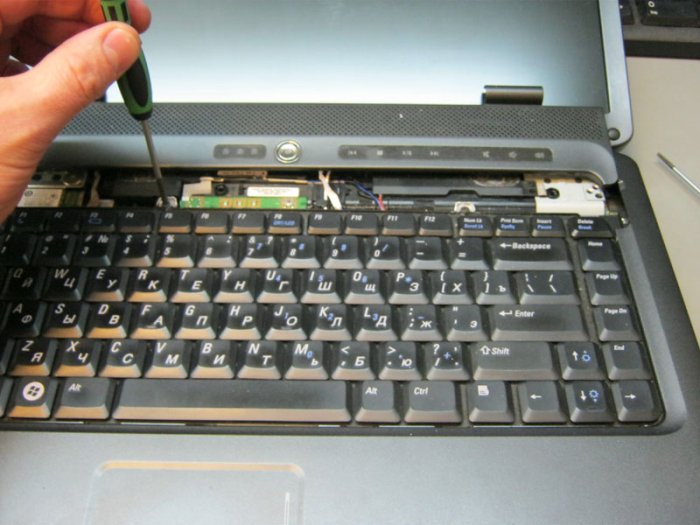

винты крепления клавиатуры

Снимаем клавиатуру.

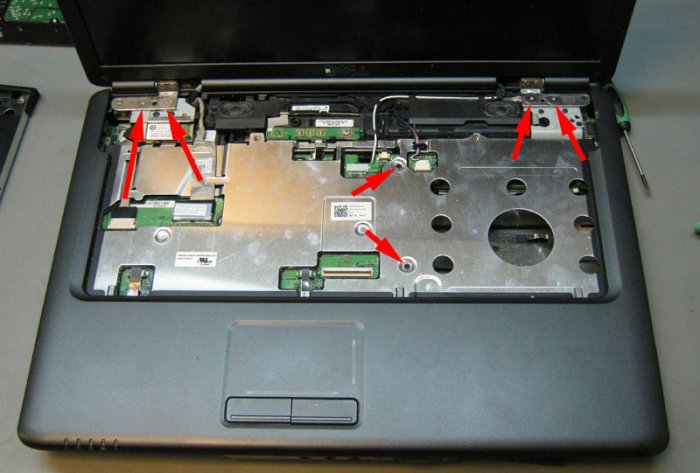

винты крепления подложки клавиатуры

Вытаскиваем Wi-Fi антенны, снимаем матрицу.

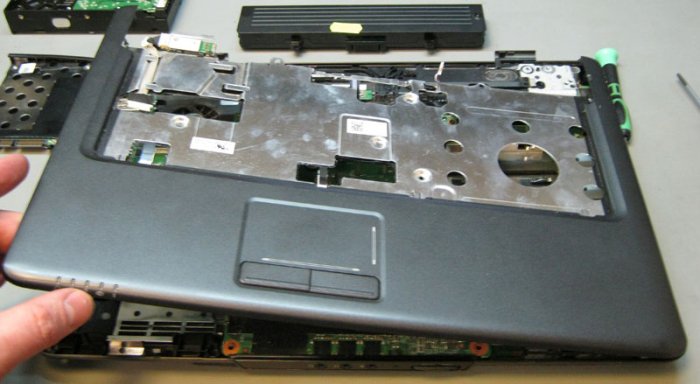

отсоединенная верхняя часть ноутбука

Снимаем верхнюю крышку корпуса.

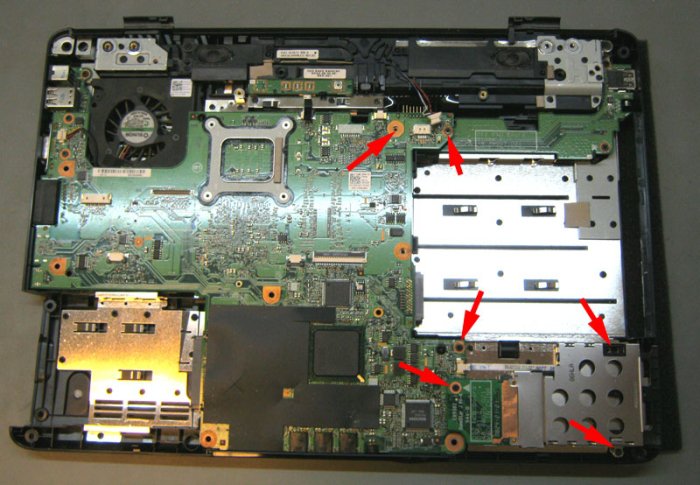

крепление материнской платы к корпусу

Далее нужно снять материнскую плату.

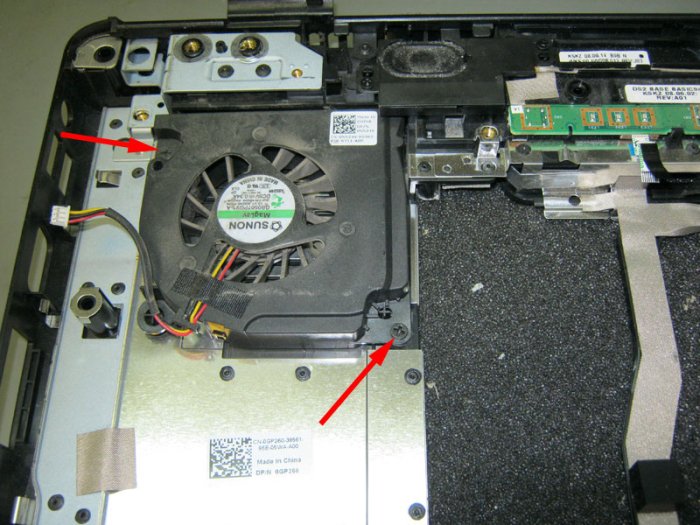

крепление вентилятора к корпусу

Вентилятор прикручен к корпусу двумя винтами.

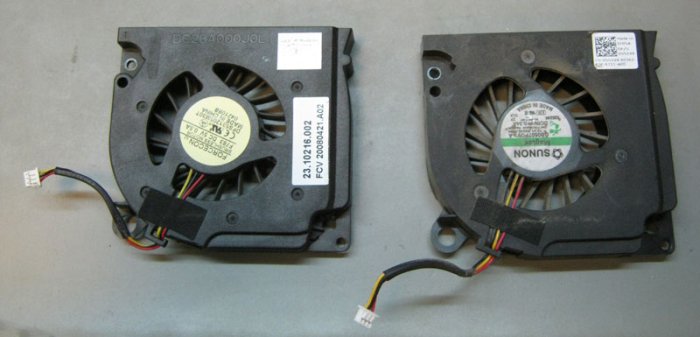

старый и новый вентиляторы охлаждения ноутбука

Берем новый вентилятор (я на складе, а вы не знаю где..).


Собираем ноутбук и не забываем заменить термопасту.

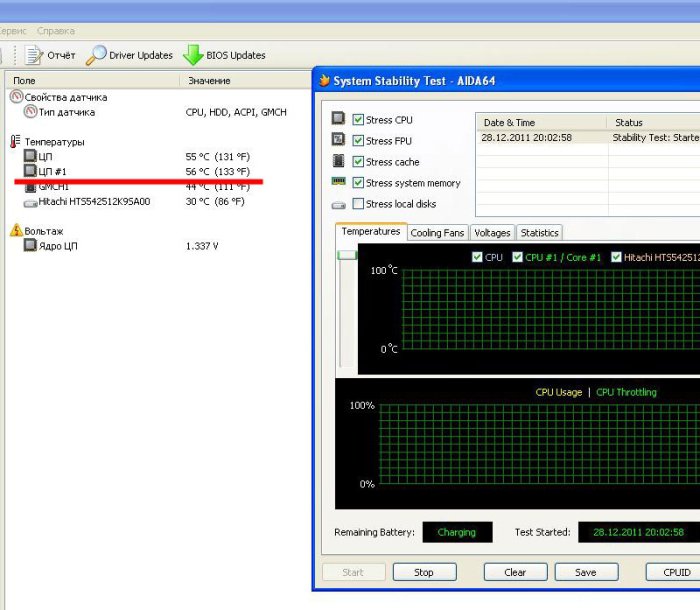

нормальный температурный режим ноутбука

Тестируем, у нас все получилось, температура не поднимается выше 56 градусов!
