Замена разъема питания ноутбука Fujitsu-Siemens

Рубрика: Ноутбуки

Физическое повреждение разъема питания ноутбука — довольно частая неисправность, возникающая по причине неаккуратной эксплуатации ноутбука. При повреждении разъема питания ноутбука перестает заряжаться батарея ноутбука и после полного разряда АКБ ноутбук перестанет включаться. Когда у ноутбука то пропадает, то появляется зарядка аккумулятора при определенном положении штекера, основная причина этому неисправный разъем питания. Перегрев штекера блока питания, который возникает из-за неплотного соединения контактов в разъеме питания, может говорить о неправильно подобранном блоке питания либо внутренними повреждениями разъема и в таком случае для предотвращения дальнейшего прогара, требуется замена разъема питания.

Если вы умеете пользоваться паяльником и отверткой, можете разобрать и собрать ноутбук, то замену разъема питания можете осуществить самостоятельно, на данном примере мы покажем, как это делается.

Это ноутбук Fujitsu-Siemens U9200, на фото видно, что разъем питания сломан физически.

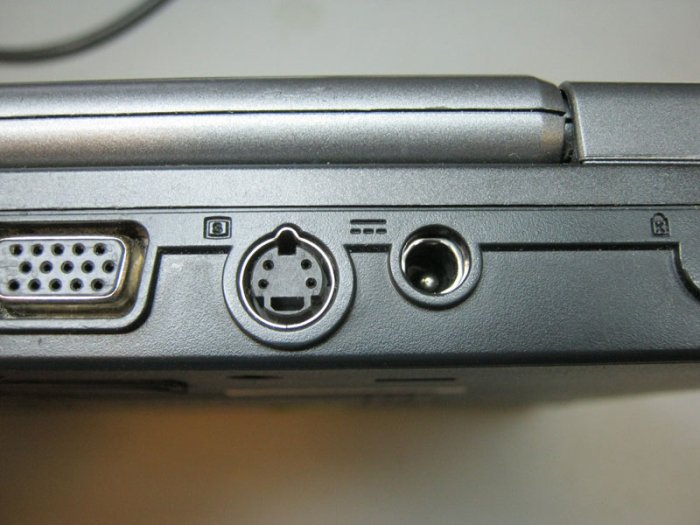

поврежденный разъем питания ноутбука Fujitsu-Siemens U9200
Чтобы добраться до разъема, нужно полностью разобрать ноутбук.

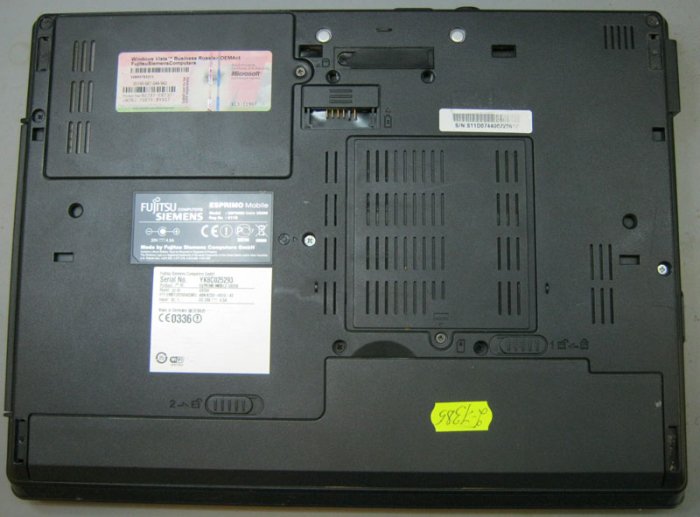

нижняя часть ноутбука Fujitsu-Siemens U9200

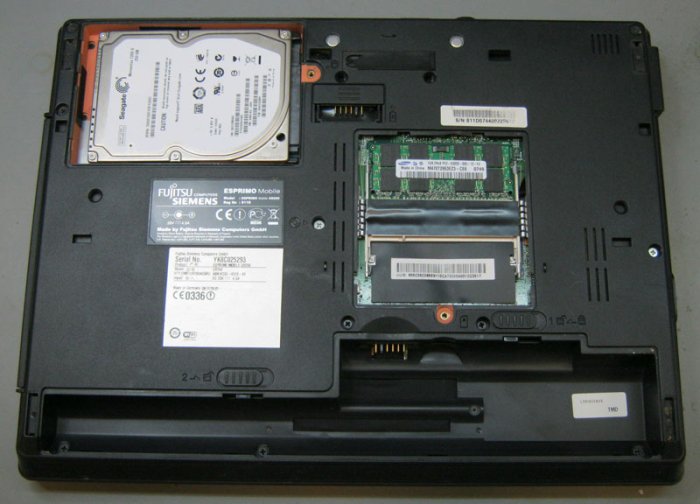

ноутбук со снятым аккумулятором, приводом и винчестером
Снимаем АКБ, отсеки, винчестер, привод DVD, выкручиваем все нижние винты.

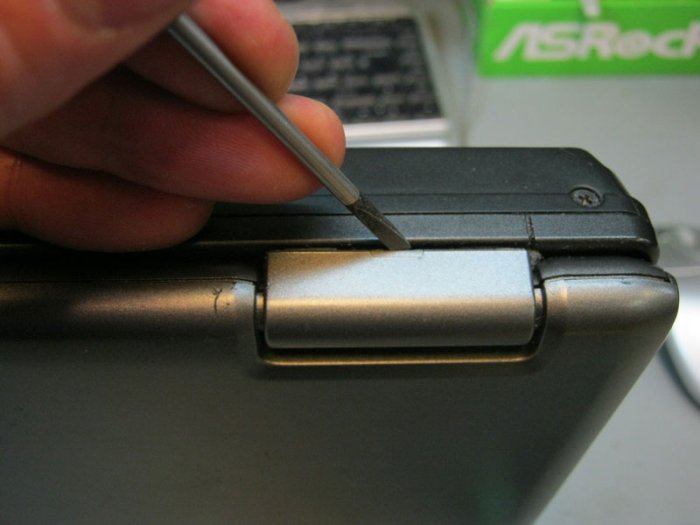

пластиковая крышка закрывающая петли

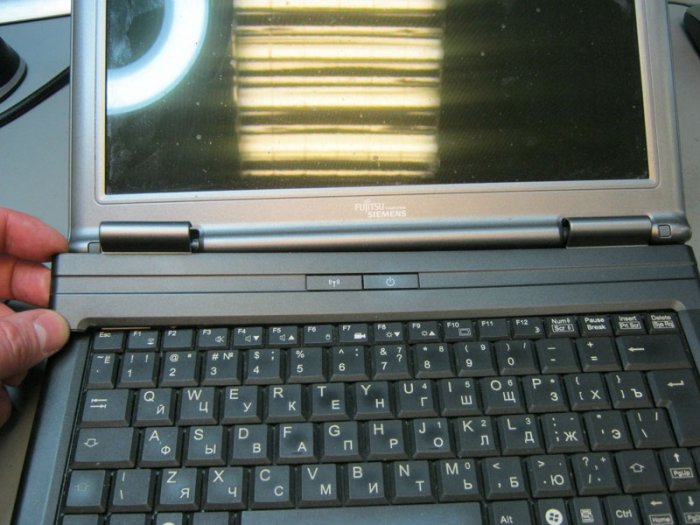

верхняя панель ноутбука

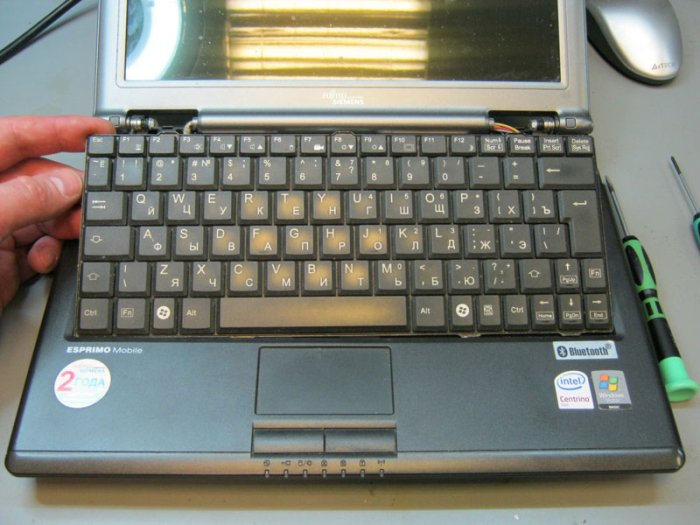

снятие клавиатуры ноутбука
Снимаем пластиковую крышку над клавиатурой и саму клавиатуру.

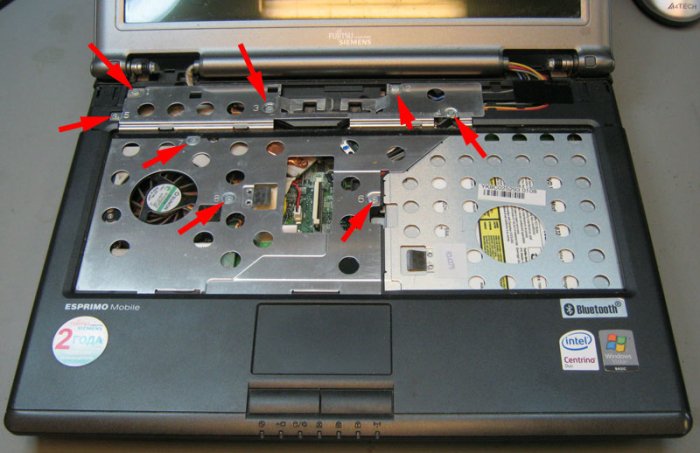

защитная алюминиевая крышка под клавиатурой
Снимаем алюминиевую защитную крышку.

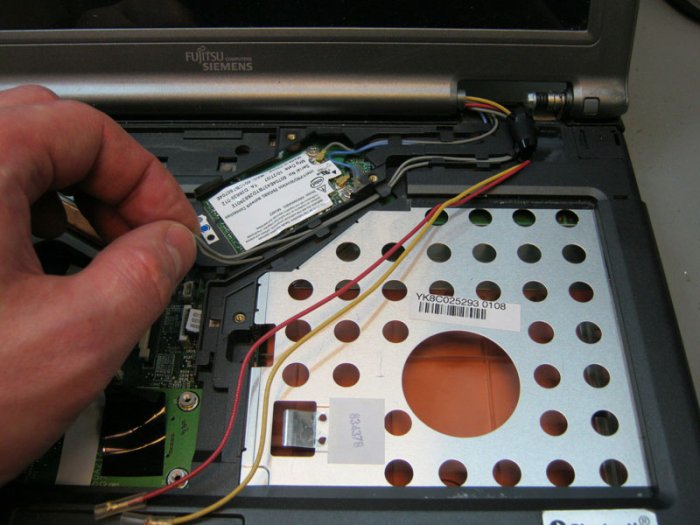

провода идущие в крышку матрицы
Отсоединяем все провода, идущие в крышку матрицы.

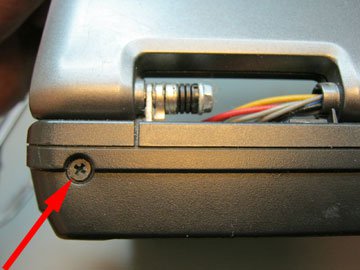

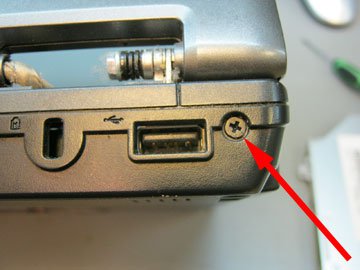

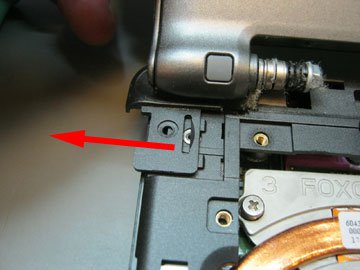

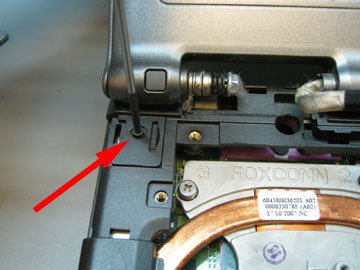

винты удерживающие крышку матрицы
винты удерживающие крышку матрицы
винты удерживающие крышку матрицы
винты удерживающие крышку матрицы

Снимаем крышку матрицы.

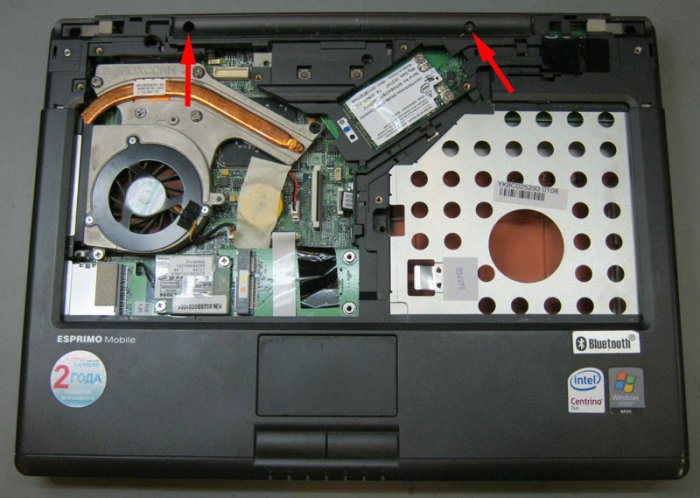

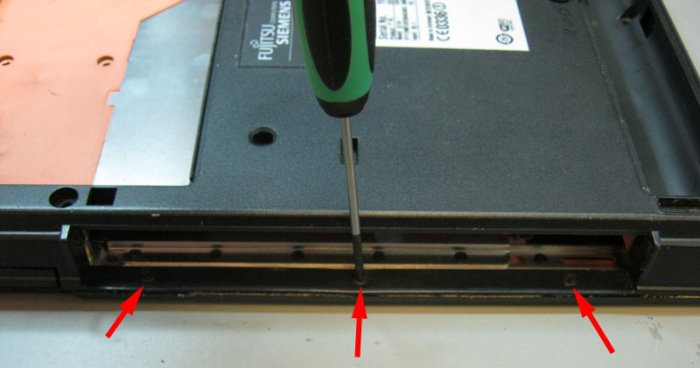

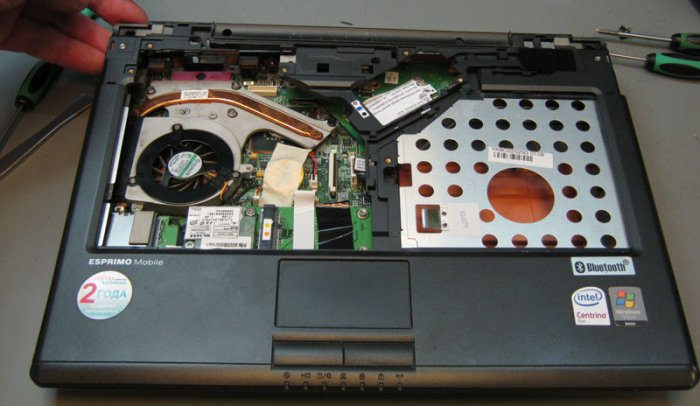

винты крепления верхней крышки корпуса

винты крепления верхней крышки корпуса

винты крепления верхней крышки корпуса

Отворачиваем винты крепления верхней крышки корпуса и снимаем ее.

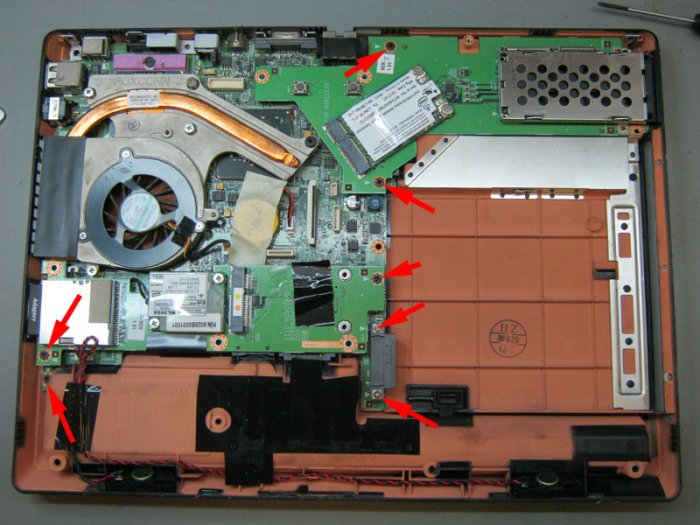

материнская плата ноутбука

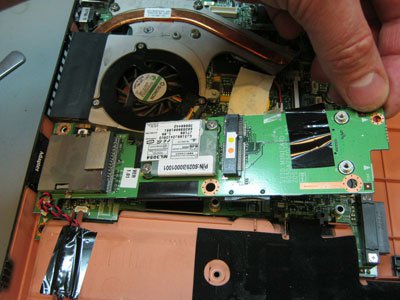

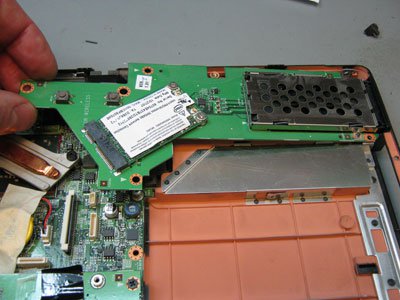

крепление материнской платы
крепление материнской платы

Снимаем материнскую плату.

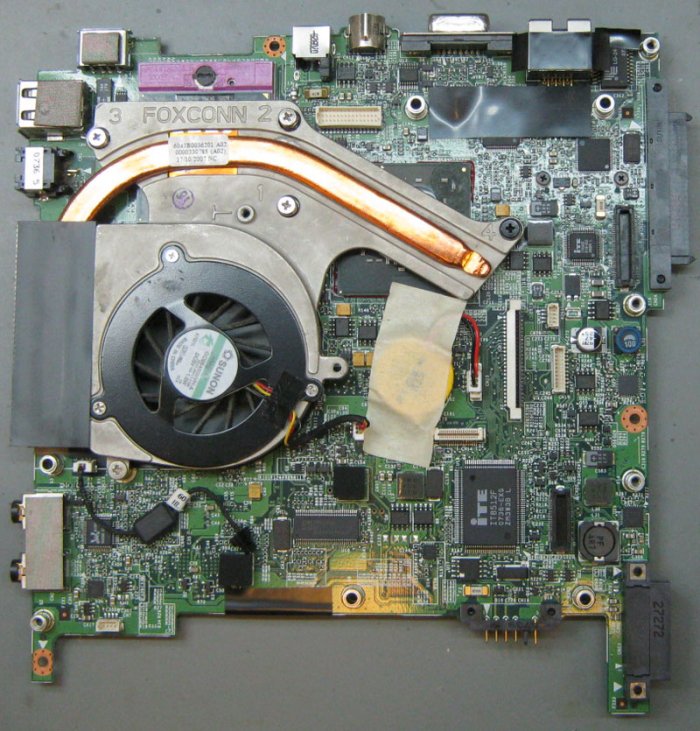

материнская плата ноутбука Fujitsu-Siemens U9200

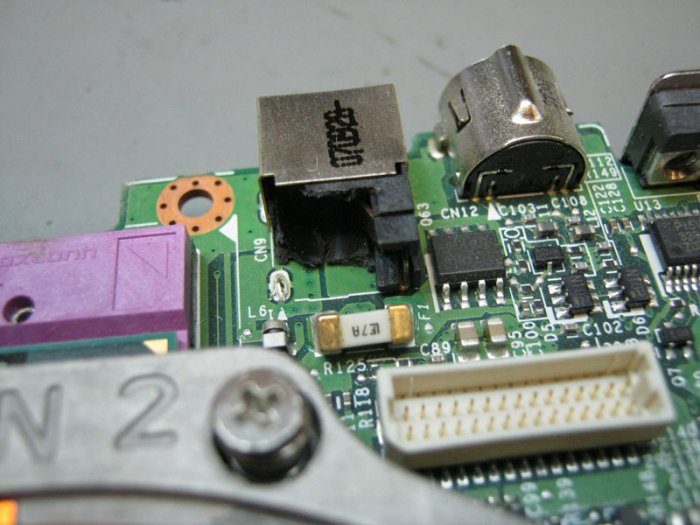

разъем питания на материнской плате Fujitsu-Siemens U9200
Теперь можно выпаивать разъем питания.

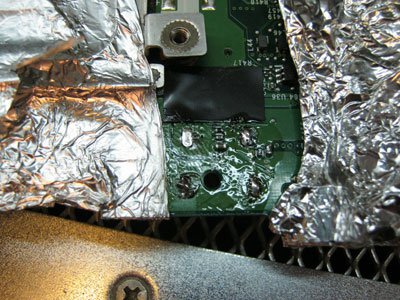

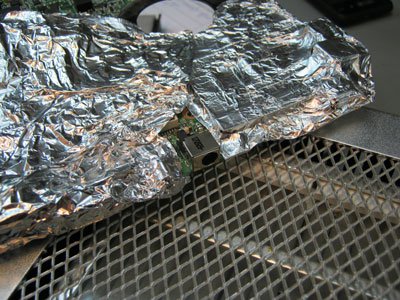

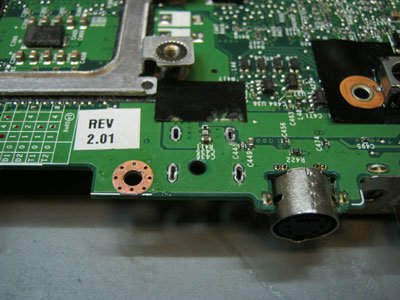

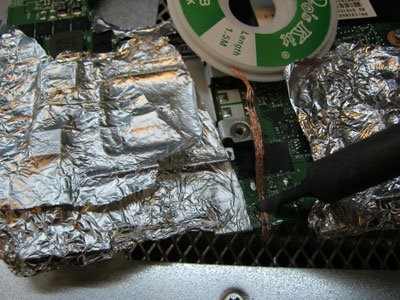

защищаем мат.плату фольгой
защищаем мат.плату фольгой
защищаем мат.плату фольгой
защищаем мат.плату фольгой

В данной плате используется безсвинцовый припой. Для облегчения процесса пайки можно применить нижний инфракрасный подогрев. Для снятия лишнего припоя воспользуемся медной оплеткой.

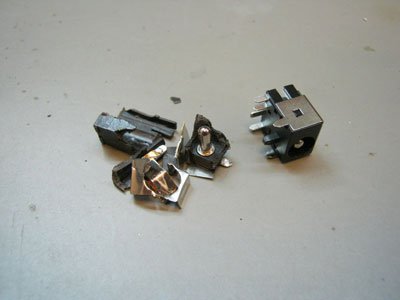

новый разъем питания

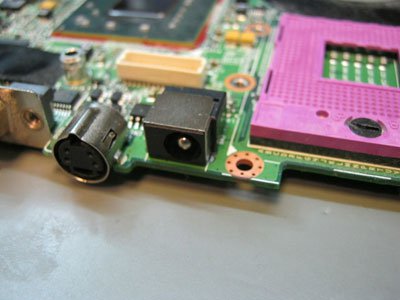

установленный новый разъем питания

Процесс установки нового разъема и сборки ноутбука уже не составляет труда…
