Замена LCD матрицы на ноутбуке HP Pavilion dm4

Рубрика: Самостоятельный ремонт ноутбуков

Разбить матрицу на ноутбуке не составляет большого труда, для этого его можно неловко уронить, неудачно закрыть крышку, метко кинуть или сильно стукнуть кого-то по голове, … способов много.

На нашем примере посмотрим, всегда ли легко произвести обратную операцию, заменить матрицу на ноутбуке. На большинстве ноутбуков это делается достаточно просто, снимается передняя рамка матрицы, откручиваются винты крепления матрицы, отсоединяется LVDS кабель. Все матрица у нас в руках.

Но не все так просто, бывают исключения. И таких исключений достаточно много: HP Pavilion dv6, HP Pavilion dm4, HP G62, … Для замены матрицы на этих ноутбуках необходимо разобрать ноутбук полностью и в этой статье мы покажем, как это делается.

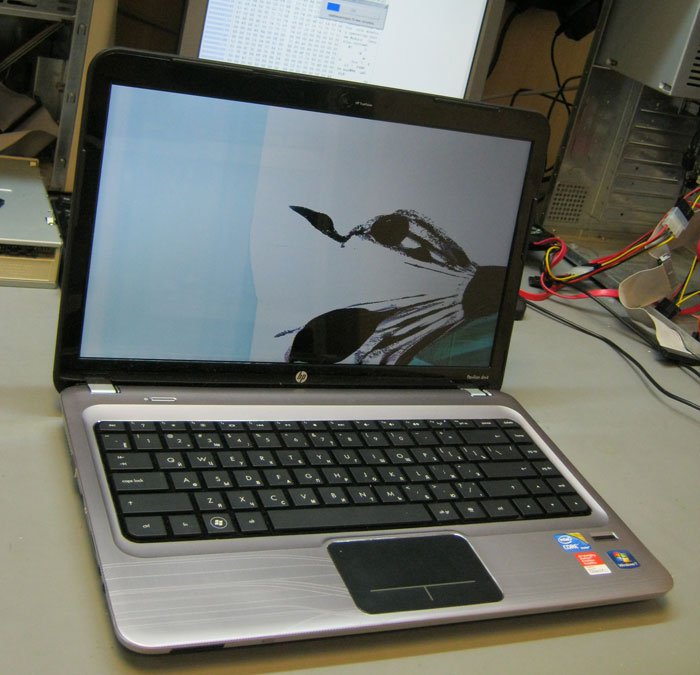

HP Pavilion dm4 с битой матрицей
Вот он наш красавец, HP pavilion dm4!

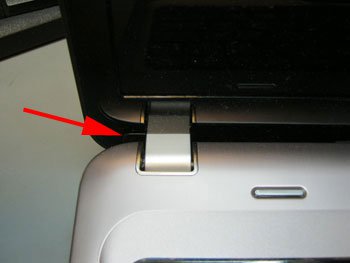

Петли крышки HP Pavilion dm4 - 1

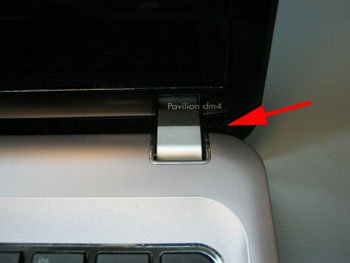

Петли крышки HP Pavilion dm4 - 2

Чтобы снять переднюю рамку матрицы необходимо открутить два винта по нижним углам экрана, закрытых декоративными накладками. Чтобы добраться до этих винтов, необходимо снять весь экран с корпуса ноутбука.

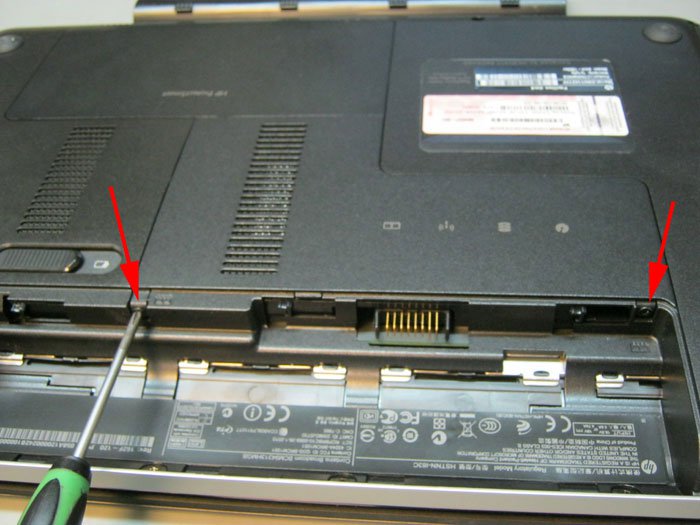

Винты кришки отсеков - 1Сначала всегда снимаем АКБ. Откручиваем крышки отсеков.

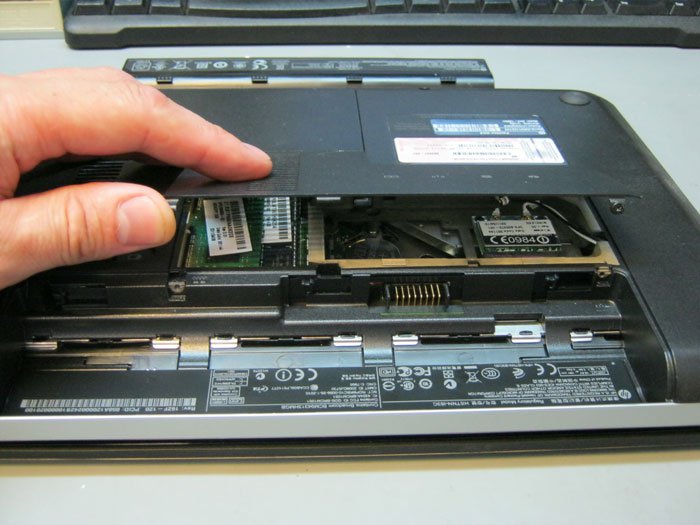

Винты кришки отсеков - 2

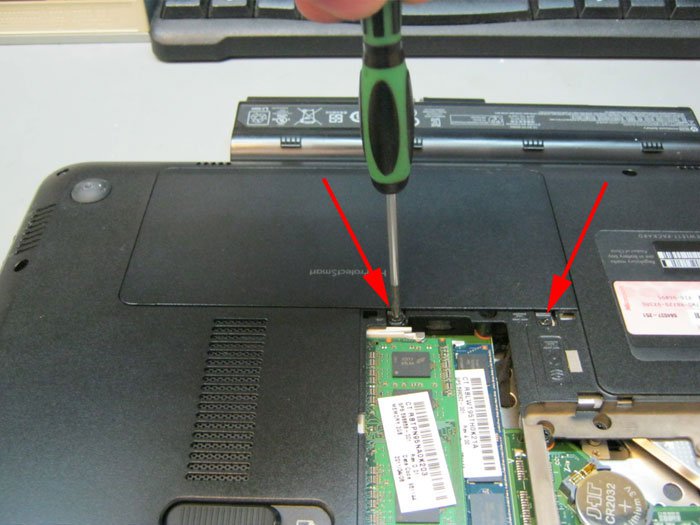

Винты кришки отсеков - 3

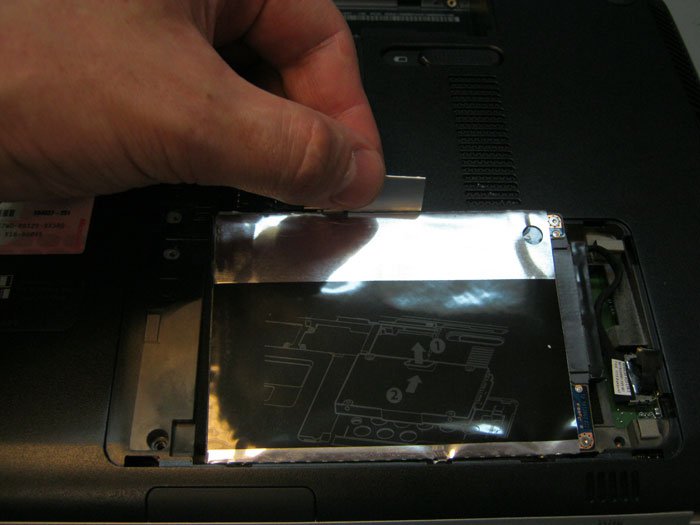

Винты кришки отсеков - 4

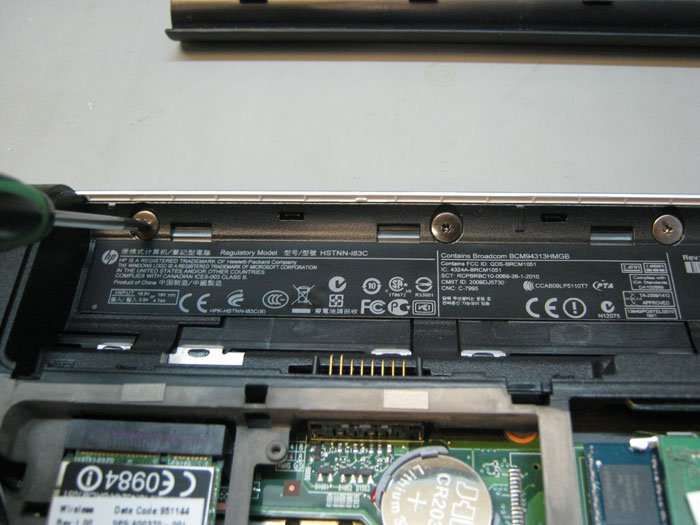

Винты кришки отсеков - 5

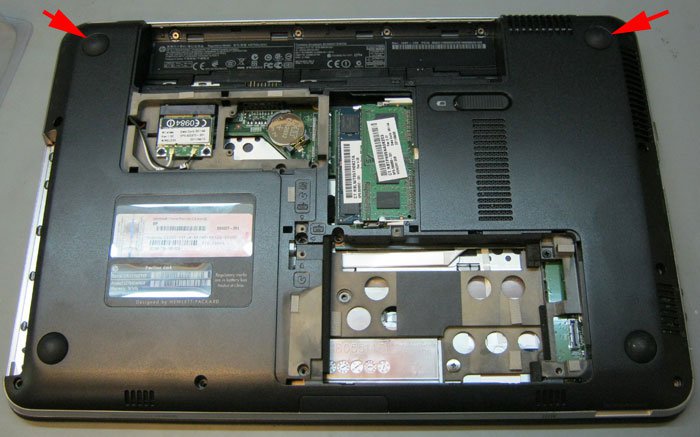

Крепление винчестера и привода

Вытаскиваем винчестер и привод. Снимаем все винты с нижней крышки корпуса ноутбука.

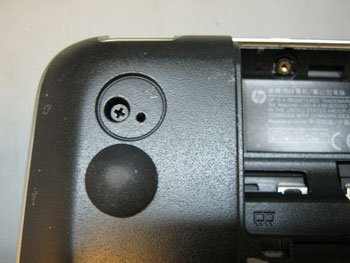

Винты под ножками - 1

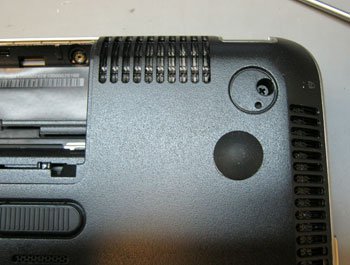

Винты под ножками - 2

Не забываем про винты, которые спрятаны под ножками нижней крышки корпуса.

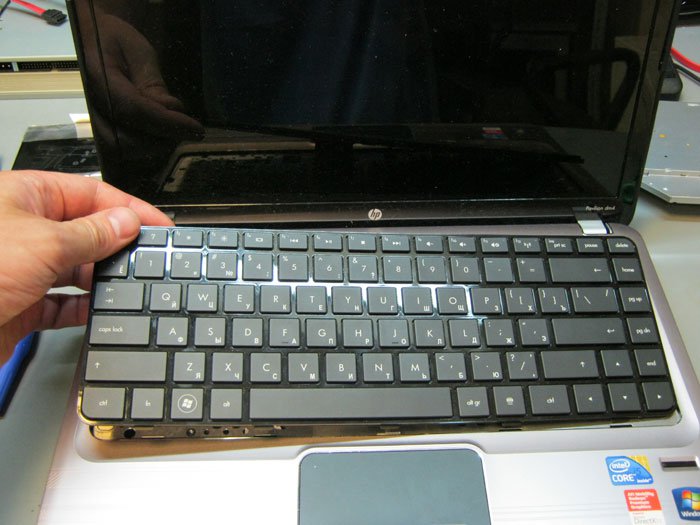

Клавиатура HP Pavilion dm4
Далее снимаем клавиатуру.

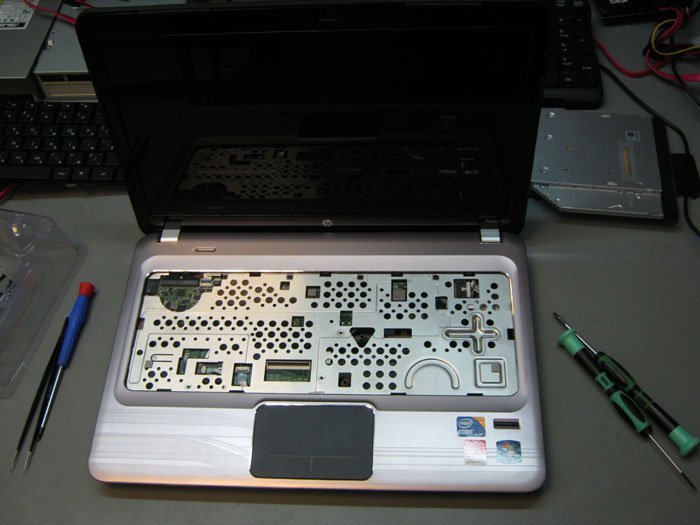

HP Pavilion dm4 со снятой клавиатурой

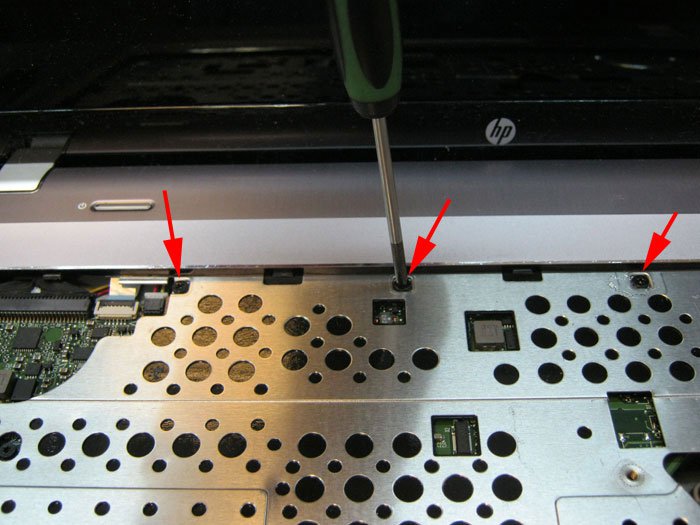

Крепежные винты крышки корпуса

Выкручиваем крепежные винты верхней крышки корпуса и снимаем верхнюю крышку. Отсоединяем LVDS кабель от материнской платы и антенки Wi-Fi.

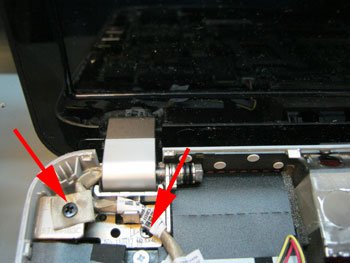

Крепеж петель матрицы - 1

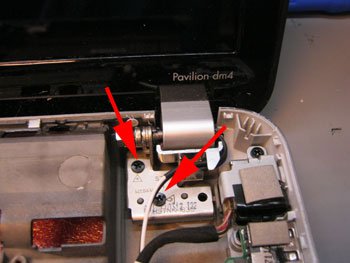

Крепеж петель матрицы - 2

Откручиваем петли матрицы от корпуса и снимаем крышку матрицы.

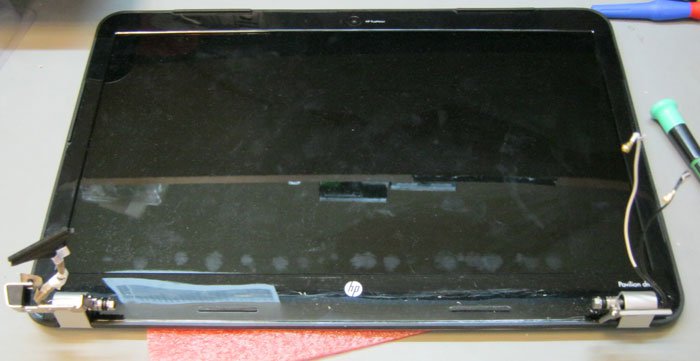

Снятая крышка с матрицей

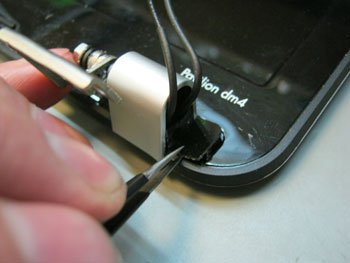

Декоративные заглушки - 1

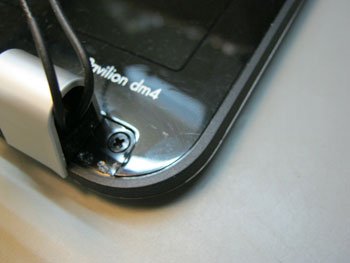

Декоративные заглушки - 2

Теперь у нас есть доступ к винтам крепления передней крышки матрицы. Снимаем их.

Аккуратно, чтобы не сломать, снимаем переднюю крышку матрицы, далее снимаем саму матрицу.

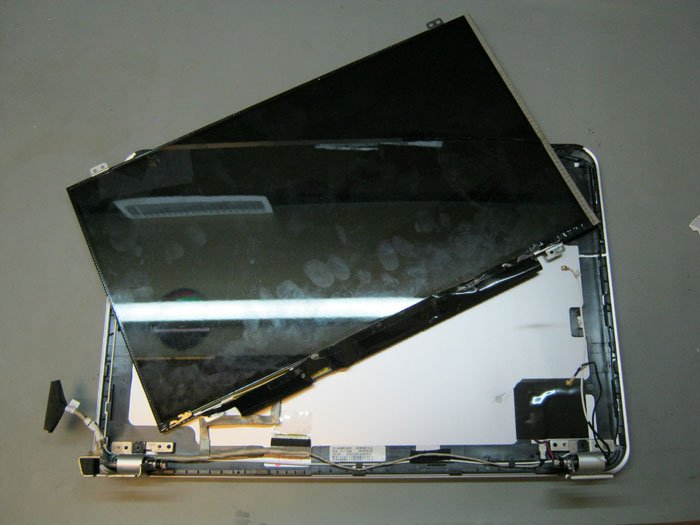

Передняя крышка матрицы

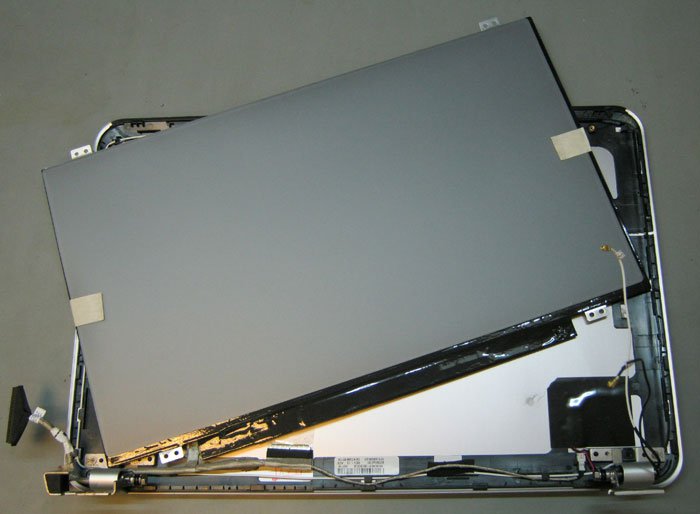

Матрица

Не знаю, где Вы возьмете матрицу, а я беру ее на складе. Подключаем новую матрицу к LVDS кабелю и прикручиваем к крышке матрицы.

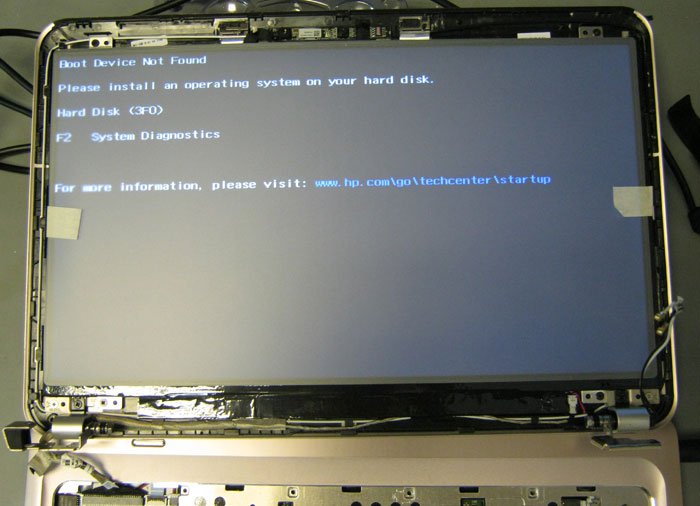

Новая матрица

Не торопитесь сейчас все собирать, сначала нужно проверить работоспособность матрицы, возможно ее придется прошивать.

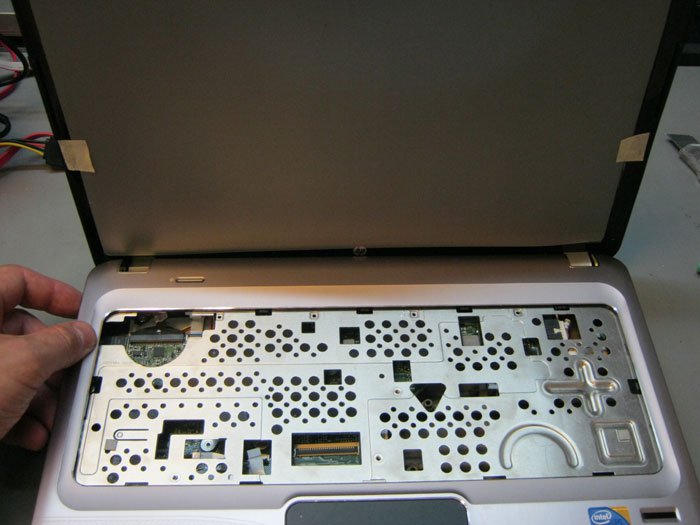

Сбор ноутбука

После предварительной проверки можно все собирать в обратном порядке.

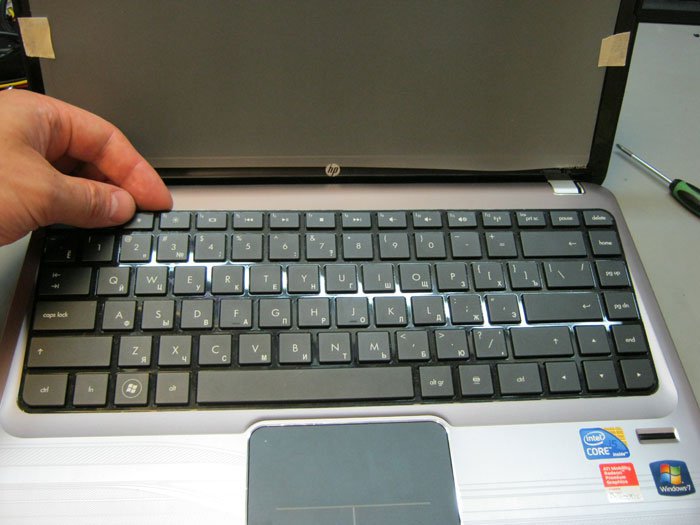

Установка клавиатуры

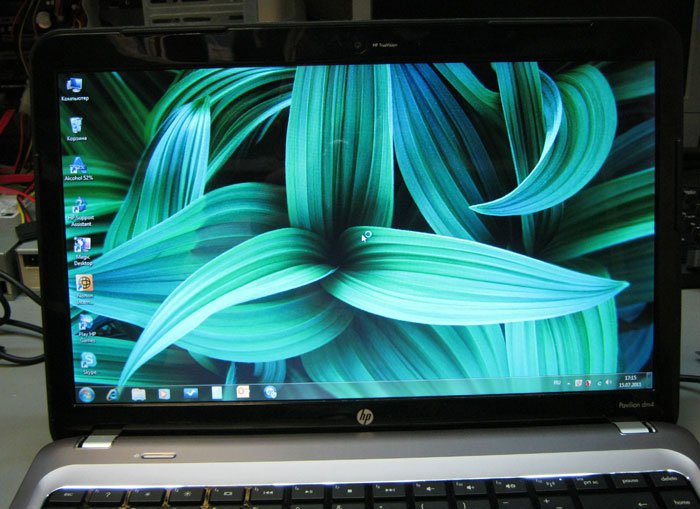

Новая матрица ноутбука в работе

Все готово, красотища!
